浮標式氣動量?jī)x測量原理

氣動量?jī)x是一種可多臺拼裝的量?jī)x，它與不同的氣動測頭搭配，可以實現多種參數的測量。

　　氣動量?jī)x組成

　　根據氣動量?jī)x各個組成部分作用不同，可以把氣動量?jī)x分為四個部分：空氣過濾器；空氣穩壓器；指示部分；測量裝置。

　　1、空氣過濾器：空氣過濾器的主要用途是除去壓縮空氣中的水份、油份和夾雜物。當壓縮空氣由進氣口進入空氣過濾器內部，經過過濾裝置除去空氣中的水份、油份和雜質，由出氣口排出。凝積下來的水份和油份可以打開下部的放水閥排除。

　　2、空氣穩壓器：空氣穩壓器的作用是將波動的壓縮空氣變成恒壓的壓縮空氣，以保證滿意的測量結果。

　　3、指示部分：指示部分是用于指示被測量尺寸進行讀數的部分，其主要部分是錐度玻璃管、浮標和刻度尺。為了便于測量頭`的制造、調整和使用方便，還具有零位調整和倍數調整的部分。

　　4、測量裝置：測量裝置是直接用于測量工件尺寸的，其結構隨著測量要求的不同而不同。

　　氣動量?jī)x優點

　　1、測量項目多，如長度、形狀和位置誤差等，特別對某些用機械量具和量?jī)x難以解決的測量，例如：測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量比較容易實現。

　　2、量?jī)x的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械摩擦，所以沒有回程誤差。

　　3、操作方法簡單，讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。

　　4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。

　　5、由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動量?jī)x主體和測量頭之間采用軟管連接，可實現遠距離測量。

　　6、結構簡單，工作可靠，調整、使用和維修都十分方便。

　　氣動量?jī)x測量原理

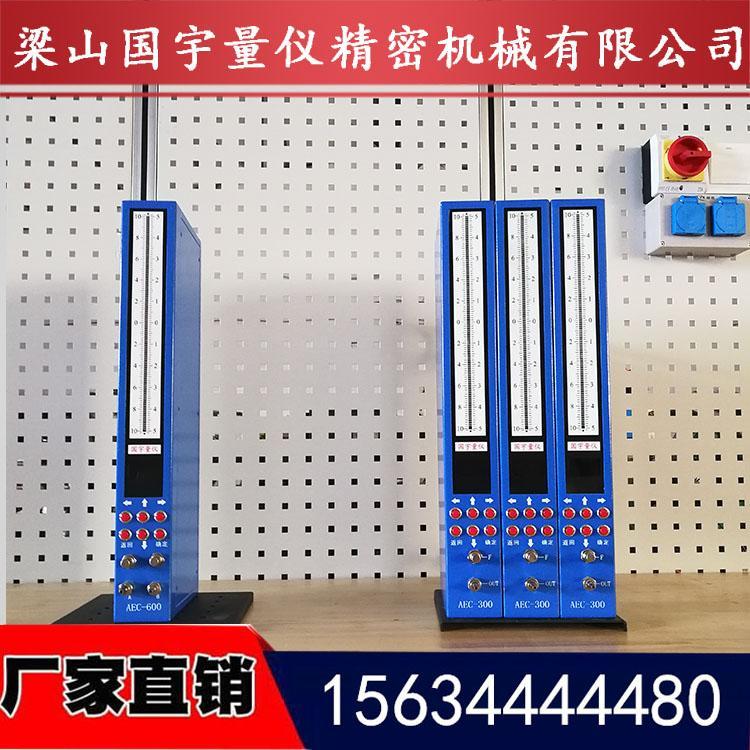

　　氣動量?jī)x測量原理是比較測量法。氣動量?jī)x是根據流體靜力學和流體動力學原理，用壓縮空氣作介質，對長度尺寸進行測量的裝置。其測量方法是將長度信號轉化為氣流信號，通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量?jī)x；或通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值，稱為電子柱式氣動測量?jī)x。

　　使用氣動量?jī)x可以進行不接觸測量，測量效率很高。氣動量?jī)x適用于在大批量生產中測量?jī)?nèi)、外尺寸，也可用于測量孔距和軸孔配合間隙。用氣動量?jī)x測量時，需要按被測尺寸配以相應的測頭。氣動內徑測頭結構簡單，很適宜用于孔徑測量。它可以測量直徑為1.5毫米的小孔。氣動量?jī)x的示值范圍較小，一般為±20～±100微米。按示值范圍不同，常見的分度值有0.5微米、1微米和2微米等幾種。允許誤差一般不大于一個分度值。在測量工作中測量頭與被測表面不是直接接觸，這樣不但減少測量力對測量結果的影響，而且避免劃傷被測工件。

　　氣動量?jī)x測量項目

　　內徑和外徑：

　　氣動量?jī)x常被用于測量工件的孔內徑和圓外徑的尺寸或形狀。兩噴嘴氣動測頭——具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動塞規則主要用于測量外徑。

　　平均值：

　　多噴嘴均勻分布在一個圓面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊的圓表面元件，四個、六個或更多的噴嘴可以被使用，噴嘴數目將取決于測量工具的大小。

　　圓度：特殊圓表面：

　　氣動量?jī)x能測量工件的圓度。對于兩點不圓的情況，一個常用的兩噴嘴氣動測頭就可以了，如果是奇數圓，就必須根據圓奇數的數目相應的增加噴嘴的數量。

　　直線度：

　　氣動量?jī)x另一個常用的地方是用于動態的測量孔的直線度或者彎曲度，在這樣的測量中，一個特制的氣動測頭可以簡單快捷的測量出被測工件內孔的直線度。

　　垂直度：

　　測定一個工件的垂直度，例如測量某孔相對于某一表面的垂直度，可以通過在被測孔中移動一個具有“Z”字形的噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。

　　錐度：

　　錐度的變化可以通過兩個不同噴嘴面直徑的特殊測頭被氣動量?jī)x輕易的測量到。

　　平面度：

　　測量平面度，是通過使工件平貼在一個有著空氣噴嘴的固 定平面上移動實現的。這樣測量平面度快速、方便、簡單而且準確。

　　槽寬：

　　薄片狀的測頭能方便的測量出溝槽的尺寸， 氣動量?jī)x不僅能測量出溝槽的寬度，還能測量出被測槽兩側面的平行度。

　　配合公差：

對于兩個有公差配合要求的工件，電子柱分別顯示孔的尺寸值、軸的尺寸值、和孔軸之間的間隙值。
