國宇量儀氣動量儀的原理和使用方法及注意事項

大家好，歡迎光臨梁山國宇量儀精密機械有限公司網站，隨著時代的發展，國內機加工行業生產的產品是越來越精密，就需要用到氣動量儀。那么氣動量儀的工作原理以及操作方法是什么呢？下面國宇量儀小編為大家簡單來聊一下。

氣動量儀--工作原理

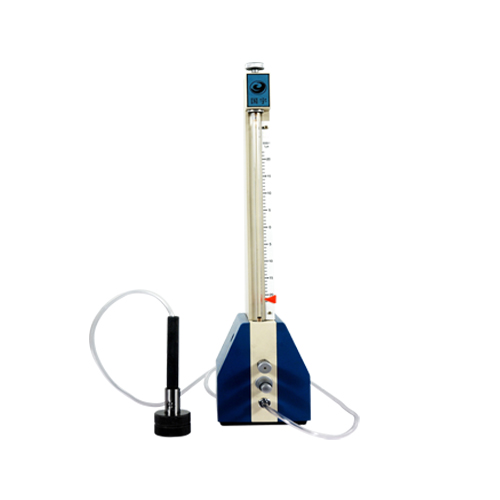

　　當壓縮空氣通過錐度玻璃管時，流量的變化就使得浮在玻璃管內的浮標的位置作相應的變化，于是從刻度尺上浮標位置的變化量就可以直接讀出被測量尺寸的變化。量儀的測量原理通過孔為d的噴嘴端面與被測量表面間的間隙的空氣流量Q與圓柱側面積πds成函數關系：Q=fπds，當噴嘴孔徑d固定不變時，流量Q僅與間隙s成函數關系：Q=fs，間隙s的變化意味著被測量尺寸的變化，當被測量尺寸減少時，間隙s增加，流量Q隨之增加，浮標位置上升;反之，則浮標位置下降，這樣就可以由浮標和刻度尺直接讀出被測量尺寸。

　　氣動量儀--操作方法

　　1. 清理干凈相應的測量頭和校對規

　　2. 除空氣過濾器中水，將管路按要求正確連接

　　3. 連接測量頭，用校對規進行量儀調整。

　　4. 量儀調整好后，便可進行測量。測量過程中需間隔性用校對環規確認。

　　氣動量儀--使用注意事項

　　1、壓縮空氣壓力保持在0.3-0.7MPa之間，氣源要盡量清潔，干燥。

　　2. 測量前，需保證測量頭，環規，產品清潔。

　　3. 讀數時注意眼睛，刻度線和浮標在同一高度線上。

　　4. 量儀不允許有漏氣位置。

　　5. 量儀停用存放時，零位旋鈕和放大倍數旋鈕不宜過松或過緊。測量頭，校對環規停用時應做防銹。

　　6. 長期使用，應做周期檢定。如校對環規尺寸有變化，應以實際的尺寸作為調整儀器的依據。
