錐度測量原理 錐度可以測量什么

錐度測量儀被原來越多地應用在傳動、密封配合等領域，那么錐度量儀的原理有哪些呢？

首先，根據錐度C的定義，錐度C=(D-d)/L，我們需要知道一個錐面內的兩個截面直徑和這兩個截面之間的長度，這樣即可根據公式算出錐度。對于一個測頭或者測量工裝來說，其兩個測量截面之間的長度是固定的，因此，我們只需要準確測量出兩個截面的直徑即可準確測量出錐度。

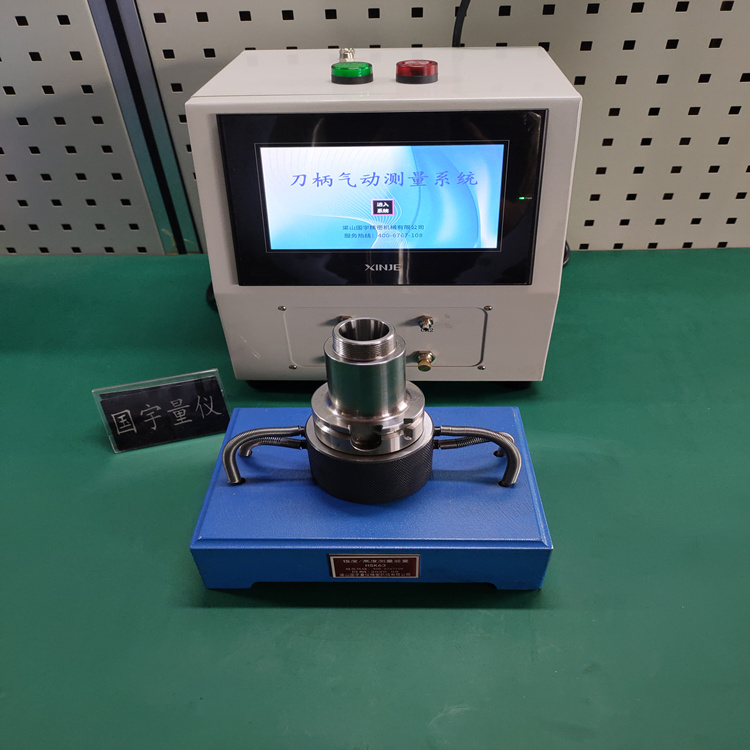

鑒于此，我們有兩個方案用于解決錐度測量難題，一、基于氣動量儀的基礎，設計錐度測頭，即錐型的氣動錐度塞規和氣動錐度環規，在測頭上布置兩個或兩個以上測量截面，測量時只需將氣動塞規放入工件，即可一次性測量出兩個截面的直徑，方便快捷。由于測頭本身錐體導向，對操作要求低，所有的人都可以獲得同樣的結果，穩定性好。由于采用氣動量儀的方式，非接觸式測量，測量精度高、效果好，測頭使用壽命長。這個方案一般可以用于測量內孔錐度和外徑錐度。

二、基于電感量儀的原理，通過一定的測量工裝并在對應的測量截面上布置筆式位移傳感器，通過接觸式測量的方式測量兩個截面的直徑，量儀也能算出錐度的結果。由于位移傳感器本身尺寸的限制，此方法一般適用于外錐測量，內錐尤其是一些尺寸較小的錐孔很難用這個方案。

國宇量儀廠家為您提供定制服務，可根據您產品來設計制作非標檢具，歡迎大家前來咨詢。
