國宇量儀淺談 浮標式氣動量儀器校準內容及校準方法

國宇量儀淺談

浮標式氣動量儀器校準內容及校準方法

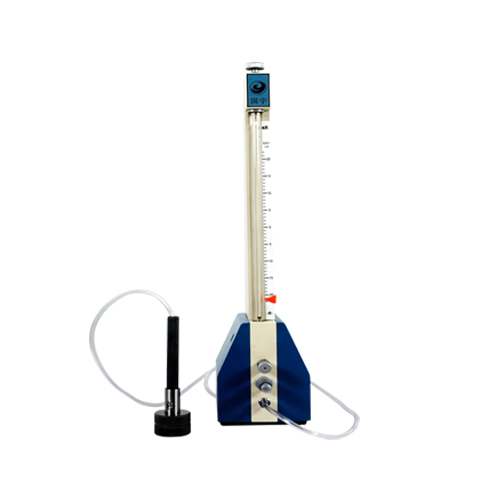

浮標式氣動量儀正常情況下一年校準一 次，出現異常或認為可能有異常時，隨 時校準。浮標式氣動量儀器校準內容及校準方法：

一：外觀及各部份相互作用

要求：各部分完整，功能有 效。量儀的玻璃管應透明潔凈，標尺刻線應清晰，玻璃管上標明的放大倍數應與標尺一致；零位螺釘和倍率螺釘轉動應靈活，靜止應可 靠。使用中及修理后的氣動量儀允許有不影響測量精度的外觀缺陷。

方法：目力觀察、放置試驗。

二：浮標波動量

要求：≤1/3分度。

方法：任選一只國宇量儀環規，把氣內測頭的噴嘴置于環規中間部位，此時量儀的浮標停留在某一位置，目力觀察浮標的波動量。

三：示值變動性

要求：≤0.5um

方法：按6.2.2的方法將氣內測頭連續三次塞入環規，分別觀察浮標在玻璃管內的變動量，以三次觀測值中大與小值之差作為量儀的示值變動性。

四：穩定性

要求：≤0.5um

方法：按6.2.2的方法使氣內測頭置入環規靜止不動，記下此時浮標所在位置，5分鐘后觀察浮標位置的變化，此變化量應合6.4.1要求。

五：示值誤差

要求：≤±2um

方法：將Φ28㎜氣內測頭分別放入編號為IM120568和IM5?1068的階梯尺寸環規中，調整量儀的零位螺釘和倍率螺釘，使浮標停在上述兩環規的標稱尺寸位置上，然后把氣內測頭放入編號為IM51086的環規中，觀察量儀的浮標是否停留在該環規標稱尺寸刻線處，其偏差值應符合6.5.1款要求。
